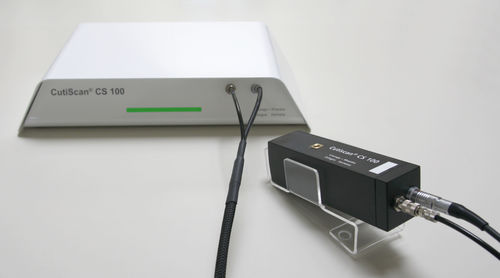

Analisador da elasticidade da pele CutiScan CS 100

Medição da deslocação da pele durante a sucção/relaxamento circular por vídeo (fluxo ótico). O CutiScan oferece uma nova dimensão de análise das propriedades mecânicas da pele (viscoelasticidade e anisotropia). Princípio de medição A nova sonda combina a força mecânica com a imagiologia de uma forma única. Consiste num anel de sucção (14 mm de diâmetro) que puxa a pele uniformemente em todas as direcções com uma pressão negativa constante fornecida dentro do dispositivo CutiScan durante alguns segundos e depois liberta completamente a pressão aplicada durante alguns segundos. Durante o tempo de sucção e recuperação, uma câmara CCD de alta resolução no interior da sonda (no meio do anel de sucção) monitoriza o deslocamento de cada pixel através de um algoritmo de fluxo ótico (método Horn-Schunk) num vídeo. A partir desse vídeo, é gerado um gráfico global. Estes gráficos conduzem a parâmetros de medição interessantes. Cada direção no gráfico é apresentada como uma curva de sucção vs. relaxamento (relacionada com as conhecidas de outros métodos de medição mecânica da pele). As setas pretas indicam a deslocação durante o tempo de sucção. Quanto maior for a capacidade da pele para resistir à deslocação, mais firme é a pele. As setas vermelhas indicam o retorno da pele à sua posição original por si mesma quando a pressão cessa. De acordo com as suas propriedades elásticas/viscoelásticas, a pele não pode voltar à posição original imediatamente após a pressão ter cessado. Ao olhar para o local da pele em todas as direcções, torna-se visível que em algumas direcções o deslocamento e a taxa de retorno são maiores do que noutras, dependendo da linearidade da pele (anisotropia).
