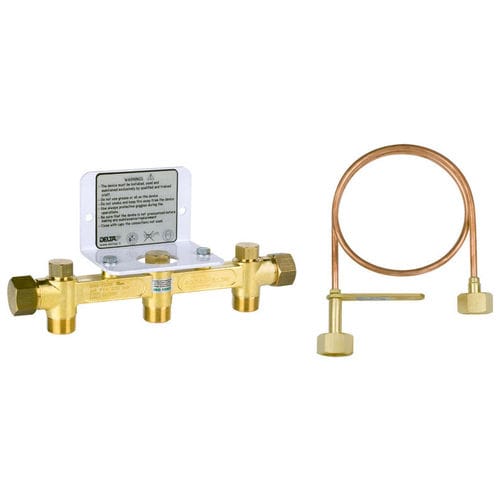

Manifold de alta pressão

para gases médicos

DESCRIÇÃO GERAL Colector de latão de alta pressão 3 posições para ligação de cilindros de gás medicinal. PRINCIPAIS CARACTERÍSTICAS Ligação de cilindros específicos para gás; Cada ligação de entrada individual está equipada com uma válvula de retenção; o frasco de suporte metálico permite fixar o manifold na parede. MANIFOLDS Colector de bloqueio em latão de alta pressão. Três lugares para cilindros de gás medicinal. A conexão do cilindro é diferente para cada gás, cada conexão de entrada é equipada com válvula anti-retorno, o frasco de suporte metálico permite fixar o manifold na parede. Os distribuidores são HALOGEN FREE. VÁLVULAS DE PURGA DE ALTA PRESSÃO Têm de ser ligados à rampa para as operações de purga. Corpo em latão cromado com frasco metálico a ser fixado na calçada A válvula é equipada com parafuso específico para gás e porcas de soldagem para a conexão à rampa. Dados técnicos SUITABLE FOR THE FOLLOWING GAS: 02. Ar. N20. C02 PRESSÃO MAXINLET: -200 bar para 02 e Ar -110 bar para N20 e C02 RESISTÊNCIA MECÂNICA: >85.000 kPa (~ 850 bar) PERDA DE PRESSÃO: de acordo com EN ISO 21969 LEAK RATE (com derivações nas conexões não utilizadas): MAX ¿"IO*6 mbar l/s (2,4*10^ml/min) TEMPERATURA DE ARMAZENAMENTO: -20 + +60 °C TEMPERATURA OPERACIONAL: -5 + +60 °C PESO: 2,8 Kg PADRÃO: ISO 7396-1. ISO 15001. EN ISO 21969 MATERIAL: crass ESTES SERVIÇOS RESISTIRAM COM ÊXITO AO ENSAIO DE COMPRESSÃO ADIABÁTICA EXIGIDO PELA ISO 21969 DESENGORDURADA DE ACORDO COM A ISO 15001 ISENTA DE HALOGÉNEOS Códigos de produto Rampa de alta pressão - série 2008M 8858-2008M 8859-2008M 8860-2008M 8861-2008M Válvula de purga (a encomendar separadamente da rampa) 8678-1073 Válvula de purga para rampas com acoplador de soldadura
