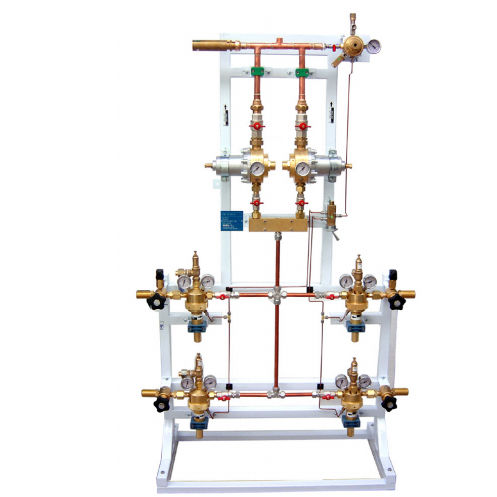

Unidade de distribuição de gases medicinais de alto fluxo C-2XC2210M-2250M

automáticade troca automática

DESCRIÇÃO GERAL Unidade de troca automática de fornecimento de gases medicinais de alta vazão. É composto por quatro válvulas de alta pressão com sede metálica e obturador metálico, quatro redutores de pressão da série 2210M, dois redutores de pressão da série 2250M e um sistema pneumático para a comutação entre a rampa de distribuição e a fonte secundária e vice-versa. A unidade de alimentação foi dotada de um sistema de by-pass, com o objectivo de assegurar a alimentação de gás mesmo no caso de serem necessárias intervenções de manutenção, de facto cada redutor de pressão e a parte motriz podem ser isolados (graças às válvulas de esfera especiais) permitindo o funcionamento parcial da unidade de alimentação e garantindo assim a continuidade da alimentação. PRINCIPAIS CARACTERÍSTICAS A utilização de dois redutores de primeira fase montados em paralelo, o que permite garantir um débito elevado (até 200 Nm3 / h) Redutores de pressão de primeiro e segundo estágios de acordo com a norma ISO 10524-2 Válvulas de intercepção com obturador metálico de alta pressão e sede, estas válvulas passaram no teste de compressão adiabática conforme exigido pela norma ISO 7396-1. Manômetros de alta e baixa pressão conforme EN 837-1 Pressão de alta pressão pré-calibrada a 20 bar, passaram no teste de compressão adiabática By-pass do sistema Conexões de entrada variaram de acordo com o gás Unidade de troca automática de fornecimento de gases medicinais de alta vazão. É composto por quatro válvulas de alta pressão com sede metálica e obturador metálico, quatro redutores de pressão série 221OM, dois redutores de pressão série 2250M e um sistema pneumático para a comutação entre a rampa de distribuição e a fonte secundária e vice-versa. Dois redutores de pressão estão ligados à saída da mesma linha.
