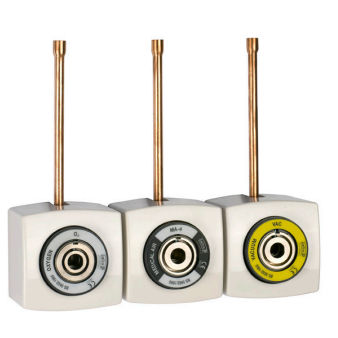

DESCRIÇÃO GERAL
As unidades terminais BS 5682 foram concebidas e realizadas de acordo com os requisitos das normas BS 5682 e ISO 9170-1.
São compostos por duas partes diferentes:
O bloco de base, destinado a ser ligado ao sistema de tubagem através da porca de soldadura
A parte terminal, que conectada ao bloco de base, permite a distribuição dos gases e do vácuo quando a sonda apropriada é inserida e fixada.
As sondas são utilizadas para ligar diferentes equipamentos ao sistema de condutas através das saídas dos terminais. A sonda da unidade terminal de conexão é específica para gás, a fim de evitar trocas entre diferentes gases.
O nível de vácuo é ajustado pela válvula de regulação adequada e mantido estabilizado pelos trabalhos intermitentes das bombas. O transdutor lê e mostra continuamente o nível de vácuo gerado.
PRINCIPAIS CARACTERÍSTICAS
Dois modelos disponíveis:
Modelo com corpo de soquete plástico: com bloco de base em latão, sonda em latão niquelado, corpo de soquete em PA/PE/POM,NBR/FPM
Modelo com corpo de soquete metálico: com bloco de base em latão, soquete e sonda em latão niquelado, anel de soquete em ABS
Blocos de base disponíveis: com acoplador de solda
Sondas disponíveis: com conexão de mangueira de 90° ou G1/4 Conexão fêmea
Normas Regulamentadoras: BS5682, ISO 9170-1
Produtos com a marcação CE como dispositivos médicos de acordo com a Directiva 93/42/CEE
Desengordurada de acordo com a norma ISO 15001
Estão disponíveis caixas de contenção para montagem embutida ou externa na parede
São compostos por duas partes diferentes: o bloco de base, destinado a ser conectado ao sistema de tubulação pela porca de solda e a parte terminal
---
