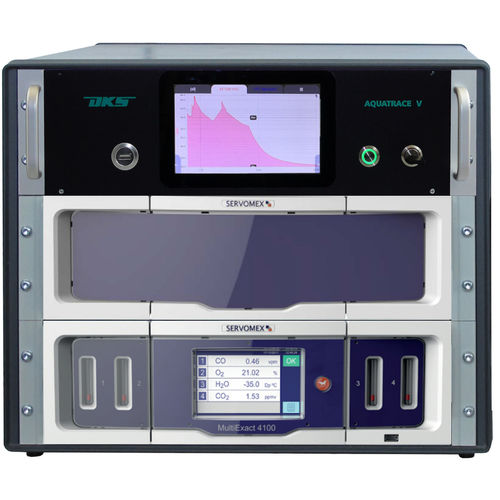

Analisador de oxigênio AQUATRACE ®

de fluxode pressãode umidade

O sistema de análise de gases a seguir descrito foi concebido para ser instalado numa área segura e em condições de ar condicionado, no interior. Permite a medição contínua e simultânea da concentração dos seguintes compostos, que são fornecidos por uma única fonte: Vestígios de dióxido de carbono (CO2) 0-500ppmv Vestígios de monóxido de carbono (CO) 0-50ppmv Pureza do oxigénio (O2) 95-100Vol% Vestígios de humidade (H2O) 0-2000ppmv - AQUATRACE® 19" inch rack Gás de fundo: oxigénio Este sistema contém todo o equipamento necessário para a amostragem, acondicionamento e análise dos gases acima indicados. Os seguintes métodos de medição são utilizados para determinar a concentração de cada composto individual: CO ppm V Analisador de gases por infravermelhos GfX CO2 ppm v Analisador de gás por infravermelhos GfX O2 Vol% Pm analisador de gases paramagnéticos (com compensação da pressão atmosférica) H2O ppm V Analisador de humidade vestigial P2O5 0-2000 ppm V O sistema foi concebido para medir a qualidade do oxigénio num laboratório, fornecido por uma única fonte. Após a redução da pressão, o gás de amostra é transportado para o suporte com analisadores, onde o gás de amostra é filtrado e analisado. Todos os resultados de medição dos analisadores instalados estão disponíveis como sinais analógicos normalizados e isolados de 4-20 mA e também como comunicação digital Modbus®. O caudal através de cada analisador individual é visualizado por um medidor de caudal. São utilizados tubos de precisão sem costura e acessórios de compressão, ambos feitos de aço inoxidável, para proporcionar a mais elevada integridade do sistema e evitar erros de medição causados por efeitos de difusão ou fugas. A purga contínua das linhas de amostragem para o analisador de traços de humidade assegura uma resposta rápida e a precisão da medição.
