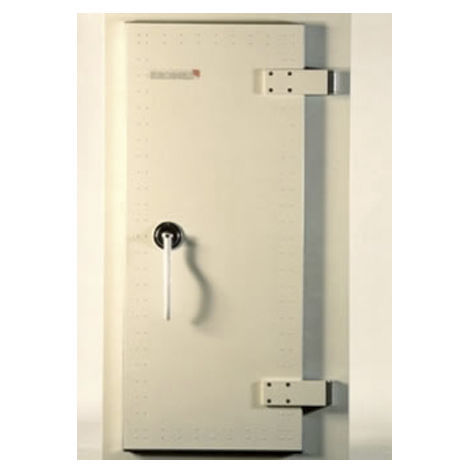

Porta com blindagem RFD-100

para estabelecimento de saúdede abrir

As portas ETS-Lindgren RFD-100 foram concebidas para um funcionamento de alto desempenho até 40 GHz. A RFD-100 foi também concebida para acomodar numerosas opções, incluindo a adição de ferritas e absorvedores. As portas RFD-100 da ETS-Lindgren foram concebidas para um funcionamento de alto desempenho. O sistema de portas RFD-100 consiste em moldura e porta em dois tamanhos padrão, 900 mm x 2100 mm (3 ft x 7 ft) e 1200 mm x 2100 mm (4 tf x 7 ft). As dobradiças patenteadas permitem que o movimento final de fecho seja paralelo à moldura da porta, assegurando a integridade da RF. As dobradiças também permitem um movimento circular normal quando a porta é totalmente aberta. A vedação RF é obtida através de quatro dedos de contacto encastrados selados por seguidores de came em ambos os bordos da porta. Os mecanismos de abertura e fecho estão equipados com rolamentos que proporcionam facilidade de operação. A porta também pode ser concebida para acomodar S81, S101, e sistemas de blindagem soldados. A porta pode ser equipada com um sistema opcional de abertura/fechamento pneumático para facilitar a operação. O sistema pneumático liberta a vedação estanque RF permitindo uma operação manual mais fácil da porta. A RFD-100 fornece uma opção para a adição de ferrite e absorvedor e são concebidos para uma carga adicional de ferrite e absorvedores curtos (máx. 50 kg/m2 ou 10,2 lbs/ft2). A RFD-100 pode acomodar um absorvedor com um comprimento máximo de 400 mm (15,74 in) em qualquer lugar, excepto em torno da área do cabo. A placa interior rígida permite a montagem dos ferrites/absorventes directamente na porta, ao mesmo tempo que permite efectuar a manutenção na porta.
