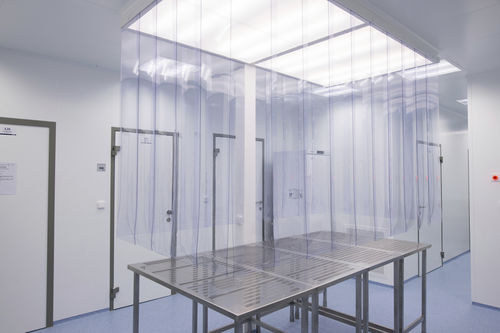

Módulo de fluxo laminar para sala de cirurgia 108.02

de teto

Os campos laminares são utilizados para orientar a entrada de ar dos adaptadores de filtração PUROFIL. A caixa do laminarizador é fixada aos adaptadores de filtração que formam campos laminares no tecto metálico leve suspenso. Um campo laminar pode ser constituído apenas por adaptadores de filtração ou combinado com luminárias e ladrilhos. Se necessário, o revestimento pode ser concebido para campos laminares de diferentes tamanhos. As telas flexíveis ou sólidas podem ser fixadas ao revestimento ao longo do perímetro do campo laminar, com design padrão ou antiestático. Os campos laminares podem ser colocados uns ao lado dos outros. Número de campos de fluxo laminar a disposição deve ser documentada num desenho Número de adaptadores de filtração PUROFIL num campo laminar para adaptadores com filtro 570x570 mm, a disposição deve ser documentada num desenho para adaptadores com filtro 1180x1180 mm, a disposição deve ser documentada num desenho para adaptadores com filtro 1180x555 mm, a disposição deve ser documentada num desenho Altura do campo laminar virado 150 mm 175 mm 200 mm 225 mm 150, 175, 200, 225 - altura de face em mm Desenho do ponto de venda laminarizator - padrão chapa metálica perfurada Iluminação - apenas para a versão laminarizadora sem iluminação com iluminação fluorescente Forma do campo de fluxo laminar Matriz em forma de L - a forma e os ecrãs devem ser documentados num desenho rectângulo em LK constituído por painéis de tecto N x M (O2x1 ÷ O4x3, n=max.4, m=max.3)
