O preço acessível, a fácil colocação em funcionamento e o curto prazo de entrega proporcionam um início rápido e tranquilo da sua produção de testes rápidos.

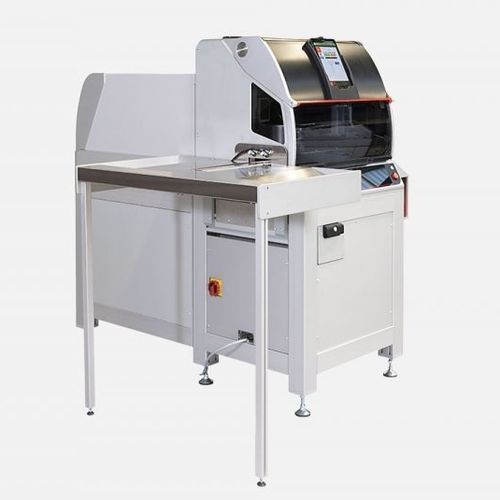

Com o LFDA-1, pode produzir até 24 peças por minuto, ocupando menos de 2,5 m² (menos de 26 f²) de espaço na sua sala limpa.
Sistema de montagem para dispositivos de fluxo lateral
Até 20 peças por minuto
Integração modular
Acessível
Fácil colocação em funcionamento
Entrega rápida
Estrutura do sistema
Alimentação manual do fundo e do topo da cassete
Corte e colocação automatizados de tiras - o robot coloca o plástico superior
Prensa de cassetes e controlo de qualidade
Descrição funcional
Os fundos e os topos das cassetes são introduzidos manualmente no tapete rolante pelo operador.
O cortador de tiras corta a tira e controla a sua qualidade.
O robot scara coloca a tira no fundo da cassete.
O sistema de visão controla a direção da tira.
O robot coloca a cassete superior no fundo.
A unidade de prensagem fecha a cassete superior e inferior
A unidade de controlo de qualidade efectua a inspeção final do produto acabado.
Os produtos com qualidade aprovada estão prontos a ser utilizados.
Os produtos com defeito são colocados no contentor de rejeição
Capacidade
Até 20 ppm , consoante a configuração da máquina
Alimentação de cartões
Corte automático de tiras e buffer de magazine para cartões laminados
Comprimento do cartão
300-500 mm
Comprimento da tira
40 - 98 mm
Alimentação
Alimentação manual do fundo e da tampa
Peças de plástico
Largura 15 - 40 mm
Comprimento 50 - 110 mm
Características opcionais
CQ da largura da tira
Rejeição automática da marca de defeito da tira
Força de prensagem ajustável 0-1000 N
Medição integrada da altura de prensagem durante a prensagem
---
