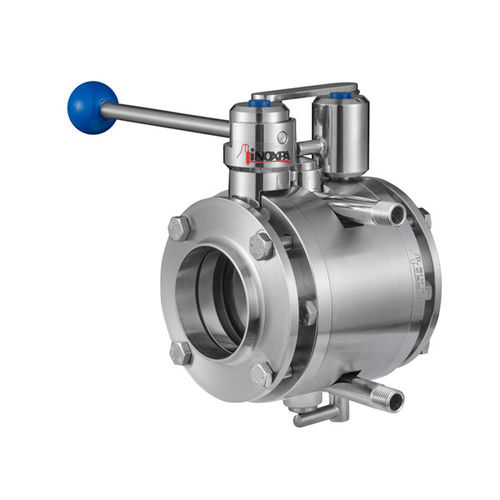

Válvula para a indústria farmacêutica A470

CIPborboletaem aço inoxidável

A válvula de borboleta de fuga A470 pode ser utilizada na maioria das aplicações de produtos líquidos nas indústrias alimentar, farmacêutica e química. A válvula A470 oferece uma separação segura dos produtos e evita a mistura acidental em caso de falha da junta. As aplicações mais comuns são as que requerem uma separação segura do produto e das soluções CIP num único ponto ou no final de um coletor (por exemplo, retorno CIP) ou entrada de uma solução CIP num tanque (através de uma esfera de pulverização). Princípio de funcionamento A válvula A470 oferece dupla segurança: os dois discos são acionados simultaneamente por apenas um atuador. Quando os dois discos estão fechados, existe uma câmara entre eles. A câmara está sob pressão atmosférica, uma vez que se abre para o exterior, pelo que, em caso de falha de qualquer uma das duas juntas, a fuga do produto líquido indicará uma eventual mistura de produtos. O estado das juntas é supervisionado por um dos detectores de fugas. O outro detetor superior controla a entrada da solução de limpeza para evitar qualquer tipo de contaminação na câmara. Estes dois detectores de fugas proporcionam uma proteção óptima e permitem a limpeza da câmara intermédia. Conceção e caraterísticas Design compacto e robusto. Perdas de pressão reduzidas. Materiais Disco 1.4404 (AISI 316L) Metades do corpo 1.4301 (AISI 304) ou 1.4404 (AISI 316L) Outras peças em aço 1.4301 (AISI 304) Junta EPDM, FPM Acabamento da superfície: Ra interno ≤ 0,8 μm Exterior maquinado Tamanhos disponíveis: DIN EN 10357 série A DN 25 - DN 100 (anteriormente DIN 11850 série 2) ASTM A269/270 OD 1'' - OD 4'' (anteriormente para tubo OD) Ligações Soldadura
