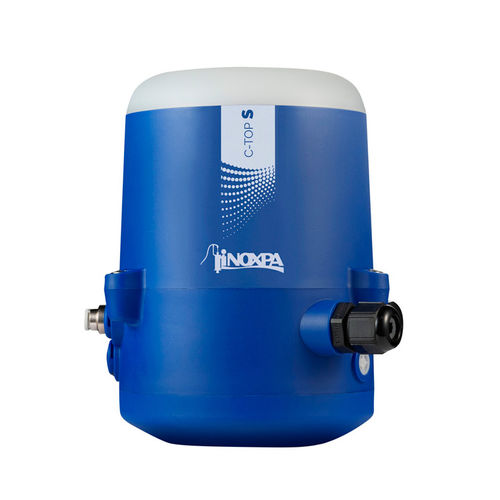

Unidade de controle de processo C-TOP S

para válvulaseletrônico

El C-TOP S es un cabezal de control que, adaptándose a cualquier actuador de INOXPA, puede automatizar eficazmente y de manera descentralizada válvulas de proceso de accionamiento neumático. Estas válvulas pueden ser válvulas de mariposa, válvulas de bola, válvulas de diafragma o válvulas de simple o doble asiento. Princípio de funcionamento El cabezal de control contiene un módulo electrónico de detección lineal formado por varios sensores hall. Un sistema PLC envía señales a las electroválvulas a través del módulo electrónico del cabezal para controlar y accionar la válvula y, a la vez, el módulo electrónico envía señales de retroalimentación al PLC para indicar en qué posición se encuentra la válvula. El cabezal se debe configurar mediante los botones del módulo electrónico. Para conocer en todo momento el estado de la válvula el cabezal se ilumina con un color determinado para cada posición de la válvula. Los colores de iluminación del cabezal se pueden configurar mediante los interruptores DIP situados también en el módulo electrónico. Desenho e características El C-TOP S se monta fácilmente en la parte superior del actuador de la válvula. El modo AUTOTUNE permite una configuración rápida y sencilla. Detección lineal mediante sensores hall. Posibilidad de tener hasta tres electroválvulas. Es necesaria una electroválvula para válvulas con accionamiento de simple efecto, dos para válvulas con accionamiento de doble efecto y tres para válvulas mixproof. Posibilidad de conectar un sensor externo. Indicación lumínica del estado de la válvula visible desde 360°. Materiais Piezas de plástico PA6 Tornillería A2 Juntas NBR Conexiones neumáticas Latón niquelado
