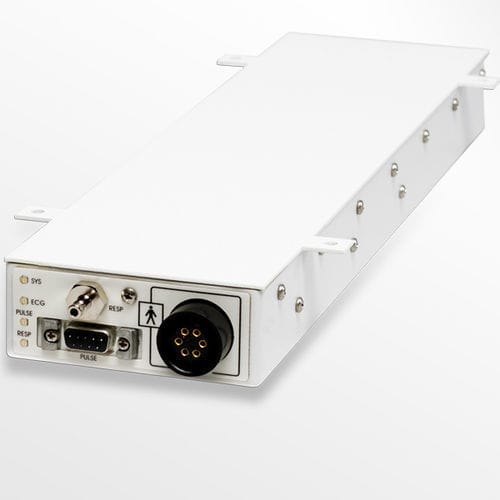

Módulo para monitor multiparamétrico de ECG PAM-200

integrado

O Módulo PAM é um pacote de instrumentação incorporado que fornece um gatilho preciso para utilização num ambiente de ressonância magnética. O PAM-200 é uma solução completa que consiste na Aquisição de ECG, um Pletismógrafo Óptico para aquisição de pulso, e uma almofada respiratória pneumática para aquisição de respiração. Aquisição de doentes com ECG O PAM utiliza uma configuração de 4 cabos num braço direito, braço esquerdo, perna direita e perna esquerda. A perna direita é o cabo de referência com Braço Direito, Braço Esquerdo e Perna Esquerda como os cabos activos. O PAM prevê dois vectores simultâneos. O primeiro vector é o Braço Direito e a Perna Esquerda. O segundo vector é a Perna Direita e a Perna Esquerda. Os dois vectores são ortogonais um ao outro e resultarão num vector menos afectado por gradientes magnéticos. Aquisição Respiratória O PAM utiliza uma técnica pneumática que responde à expansão do tórax durante a respiração. Um fole cheio de espuma é fixado ao paciente com uma cinta, e a pressão do ar no fole muda à medida que o peito se move e comprime o fole. A espuma interna fornece a acção da mola para devolver o fole ao estado pré-comprimido. O fole é fixado ao Módulo do Sistema PAM por um tubo de plástico flexível, não há ligação eléctrica. O fole tem um suporte rígido que ajuda na acção de compressão do movimento do peito. A pressão positiva (exalação) resultará num sinal de marcha positiva. O sinal respiratório é transmitido no fluxo digital para o computador da consola, mas o PAM dispõe de um sinal analógico para accionar um indicador de barra LED que pode estar localizado no pórtico ou na caixa do íman.
