Os painéis de gás são utilizados em sistemas centrais de abastecimento de gás para reduzir a alta pressão primária nos cilindros para pressões secundárias mais manejáveis.
O painel de gás é o local onde os cilindros são trocados, etc. Pode ser considerado o coração do sistema central de gás.
Linde tem dois tipos de painéis de gás manuais: simples e duplos. Os painéis simples manipulam um cilindro ou um feixe de cada vez. Quando o cilindro/pacote está vazio, tem de ser trocado. Painéis duplos manipulam dois cilindros ou feixes (ou uma combinação) de cada vez. Quando o cilindro ou feixe está vazio, a comutação tem de ser feita manualmente.

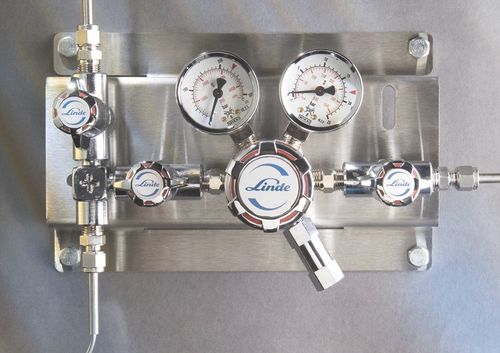

S 300 é um único painel de gás com regulador de pressão de membrana, especialmente adequado para gases não corrosivos até 6,0 pureza (99,9999%), bem como misturas de gás com uma baixa concentração de componentes corrosivos. Foi concebido para cilindros simples ou feixe e pode funcionar até 300 bar.
S 203 é um painel concebido para garrafas individuais ou feixes com regulador de pressão de membrana de estágio único, especialmente adequado para gases não corrosivos até 6,0 pureza (99,9999%), bem como misturas de gases com uma baixa concentração de componentes corrosivos. Está equipado com purga externa de gás para permitir a purga do lado de alta pressão antes de desligar os cilindros. É montado numa consola de aço inoxidável e consiste num regulador de pressão, manómetros de pressão de entrada e saída, uma válvula de alívio e válvulas de corte para o gás de processo em extremidades de alta e baixa pressão e para o gás de purga.
---
