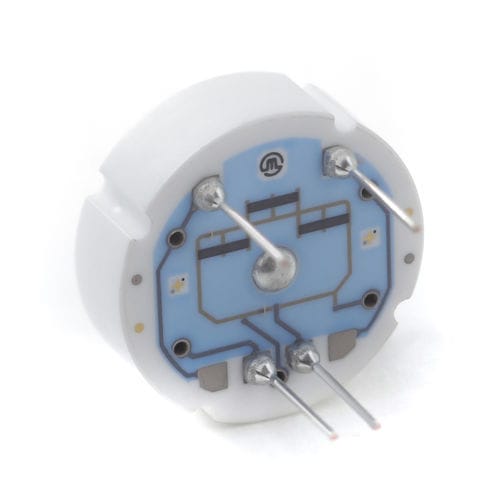

Sensor de pressão ME504

para o setor médico

Montagem embutida, mV/V, sensor de pressão Metallux me504 sensores de pressão piezoresistivos de montagem embutida para medição de pressão manométrica, absoluta ou selada. Sensores de pressão compensados de alta fiabilidade mV/V diferencial. Para uma fácil integração do sinal de condensação de PCB. Os sensores de pressão Metallux ME504 são feitos com uma placa de base cerâmica e um diafragma de descarga e funcionam segundo o princípio piezoresistivo. A ponte de Wheatstone é impressa num dos lados do diafragma de cerâmica embutida que, por sua vez, é colada ao corpo do sensor. A ponte fica virada para o interior onde é feita uma cavidade e o lado oposto do diafragma pode, portanto, ser exposto directamente ao meio a ser medido. Devido à excelente resistência química da cerâmica Al2O3 (gases agressivos, a maioria dos solventes e ácidos, etc.), normalmente não é necessária qualquer protecção adicional. No corpo do sensor, a disposição é optimizada para permitir uma fácil montagem do PCB de condicionamento de sinal, quando solicitado. Os sensores Metallux ME504 são termicamente compensados por resistências PTC ajustáveis a laser e a utilização de cerâmica assegura uma elevada linearidade em toda a gama de medição, reduzindo ao mínimo os efeitos da histerese.
