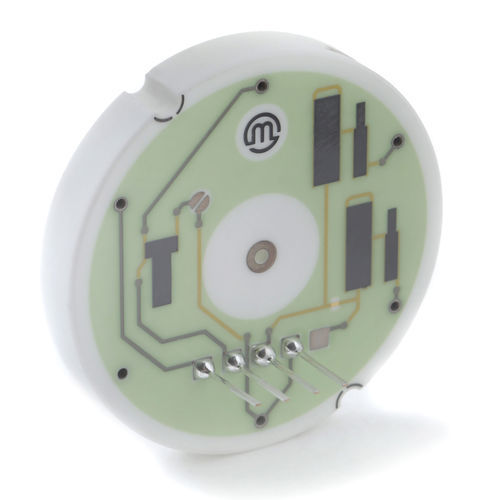

Sensor de pressão ME509

para o setor médico

Montagem embutida, mV/V, baixa pressão, Ø32mm, sensor de pressão Sensores de pressão piezoresistivos Metallux ME509 de montagem embutida para medição de pressão manométrica, absoluta ou manométrica selada. Sensores de pressão com compensação ratiométrica de alta fiabilidade. Sensibilidade elevada, deteção de baixa pressão. Os sensores de pressão Metallux ME509 são fabricados com uma placa de base cerâmica e uma membrana embutida, com base no princípio piezoresistivo. Os sensores de pressão Metallux ME509 são especialmente concebidos para medir pressões muito baixas. A ponte de Wheatstone é serigrafada num dos lados da membrana cerâmica embutida que, por sua vez, é colada ao corpo do sensor. A ponte está virada para o interior, onde é feita uma cavidade, e o lado oposto do diafragma pode assim ser exposto diretamente ao meio a medir. A maior sensibilidade é alcançada graças a um diâmetro maior (32,4 mm), permitindo assim a medição de valores de pressão tão baixos quanto 200 mbar. Devido à excelente resistência química da cerâmica Al2O3 (gases agressivos, a maioria dos solventes e ácidos, etc.), normalmente não é necessária qualquer proteção adicional. Os sensores Metallux ME509 são compensados termicamente por resistências PTC ajustáveis a laser e a utilização de cerâmica assegura uma elevada linearidade em toda a gama de medição, reduzindo ao mínimo os efeitos de histerese.
