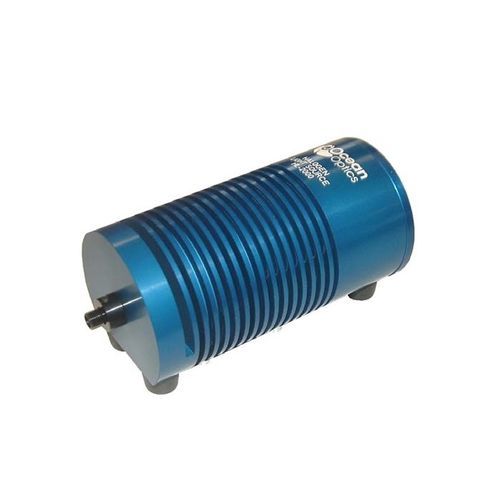

Fonte de luz para espectrômetros HL-2000 series

halôgena

O HL-2000 é ajustado na fábrica para fornecer a potência máxima numa fibra de 200 µm. Se for necessária uma potência ótica inferior ou se for utilizado um diâmetro de fibra (feixe) diferente, pode ajustar a potência ótica da unidade. Consulte os diagramas do HL-2000 enquanto utiliza o procedimento seguinte. ► Procedimento Siga os passos abaixo para ajustar a potência ótica da fonte de luz HL-2000: 1. Ligue um espetrómetro de fibra ótica ou um medidor de potência ótica a uma fibra e, em seguida, ligue a outra extremidade da fibra à ficha SMA do HL-2000. 2. Desaperte o parafuso de bloqueio com a chave Allen de 1,3 mm fornecida. 3. Desloque a tomada SMA para otimizar a potência ótica do HL-2000. 4. Aperte o parafuso de bloqueio para fixar a posição da tomada SMA.
