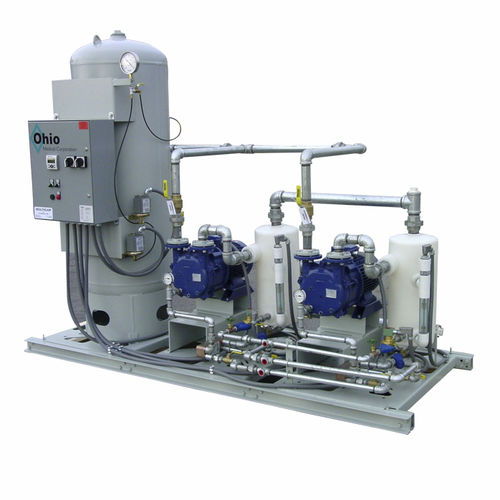

Sistema de vácuo hospitalar LP3B-T2

de anel líquidolubrificado

O sistema de vácuo de recirculação parcial da Ohio Medical, em conformidade com a NFPA 99, consiste em bombas de vácuo de anel líquido não pulsantes de deslocamento positivo accionadas por motor elétrico, recetor de vácuo ASME, sistema de controlo elétrico e tubagem e cablagem de interligação. Os componentes são montados de forma modular para se adaptarem à maioria das portas existentes e foram concebidos para facilitar a manutenção. A unidade embalada é testada na fábrica antes do envio e tem uma garantia de 30 meses a partir da data de envio ou de 24 meses a partir da data de arranque. Módulo da bomba de vácuo Cada bomba de vácuo de anel líquido tem um corpo em ferro fundido, um impulsor em aço inoxidável e vedantes mecânicos para ser accionada diretamente por um motor TEFC. Os acessórios de sucção da bomba incluem uma válvula de retenção de entrada, uma válvula de isolamento e um conetor flexível de entrada. Os acessórios de descarga da bomba incluem um separador de ar/água de descarga construído em polietileno de alta densidade que também serve como tanque de reservatório de recirculação parcial. O reservatório de recirculação tem uma combinação de duas estações, sensor de nível/vidro de visão para manter o nível de líquido correto. Os orifícios de ventilação do separador de descarga da bomba são distribuídos e é fornecido um conetor flexível para instalação no local de trabalho, para facilitar a ligação da tubagem de ventilação ao exterior do edifício. O controlo do líquido de recirculação é interativo através de um sensor de temperatura, com uma gama de 75°F a 90°F. Cada linha de líquido de recirculação inclui um filtro e uma válvula de isolamento/regulação de caudal. As linhas de água de compensação incluem um filtro, uma válvula de regulação, uma válvula solenoide com válvula de escorva manual e um conetor flexível.
