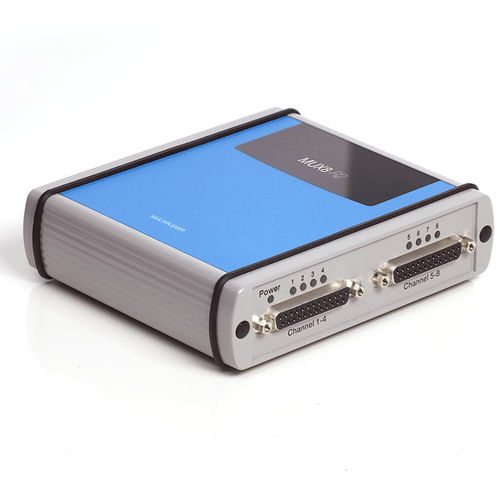

Sistema de monitoramento de temperatura MUX8-R2

de laboratórioda conformidade

Comutação automática entre células electroquímicas Fácil empilhamento com pés e tampo magnéticos 4 configurações diferentes de eléctrodos ou sensores Multiplexadores em cadeia, até 128 canais! Descrição A série PalmSens e o EmStat Blue podem ser utilizados para trabalhar com vários eléctrodos de trabalho ou com um conjunto de sensores através de um multiplexador. O multiplexador comuta entre os eléctrodos de trabalho no intervalo de milissegundos. cada multiplexador MUX8-R2 permite trabalhar com um máximo de oito sistemas de 2 ou 3 eléctrodos. ligação em cadeia de várias placas MUX8-R2 (expansão até 128 canais) todas as definições de hardware são controladas pelo software, tornando desnecessário premir um interrutor físico LEDs para mostrar qual o canal selecionado permite ligar uma entrada auxiliar (como um sensor de temperatura) Opções de ligação A opção de ligação mais selecionada utiliza dois cabos D-Sub com blindagem dupla que terminam em fichas banana de 2 mm. Como alternativa, podemos fornecer uma placa de circuito impresso com terminais de parafuso, um cabo D-Sub com terminais em virola ou um adaptador de elétrodo impresso em tela. Cada um destes cabos pode ser ligado a 4 canais; se forem utilizados os 8 canais, são necessários dois cabos. Especificações Sistema número de canais - 8 (até 128 quando ligados em cadeia) multiplexador - comutadores 8 x (WE, S, RE e CE) resistência de ligação para WE - 1,5 ohm típica injeção de carga em WE - 20 pC típico corrente de fuga - < 20 pA (5 pA típico) a 25 ºC tempo de comutação - 2 ms tensão de conformidade - ± 10 V Outros caixa - alumínio: 138 mm x 121 mm x 37 mm peso - +/- 500 g gama de temperaturas - 0 ºC a + 50 ºC fonte de alimentação - USB A MUX8-R2 tem os seguintes conectores:
