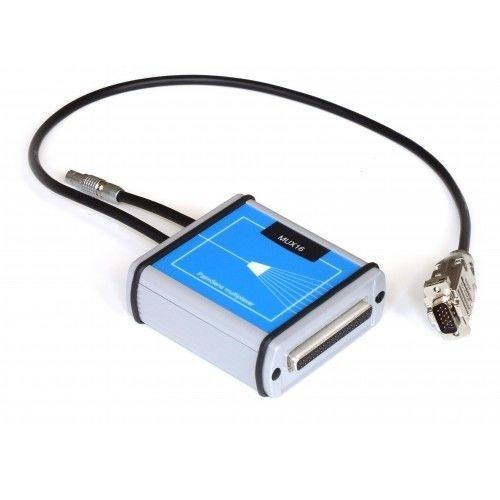

Sistema de monitoramento de laboratório MUX16

Comutação automática entre células electroquímicas 3 configurações diferentes de eléctrodos ou sensores Comuta até 16 eléctrodos de trabalho, CE e RE não são comutados Descrição Este multiplexador permite a utilização de um único PalmSens ou EmStat Blue com até 16 células electroquímicas, comutando entre as diferentes células. Uma óptima maneira de aumentar a eficiência. Um único PalmSens ou EmStat Blue pode ser utilizado para trabalhar com vários eléctrodos de trabalho ou com um conjunto de sensores através de um multiplexador. O multiplexador alterna entre os seus eléctrodos de trabalho na ordem dos milissegundos. Existem duas versões do multiplexador disponíveis. Multiplexador MUX8: permite trabalhar com um máximo de oito sistemas de 2 ou 3 eléctrodos. Multiplexador MUX16: permite trabalhar com um máximo de dezasseis sistemas de 2 eléctrodos. Os 16 eléctrodos de trabalho podem ter um contador e um elétrodo de referência partilhados, ou cada elétrodo de trabalho é emparelhado com o seu próprio elétrodo combinado de referência/contador. Se apenas os eléctrodos de trabalho forem comutados, uma configuração possível é um elétrodo de referência e um elétrodo contador partilhado por todos os eléctrodos de trabalho. Especificações Sistema número de canais - 2-16 multiplexador - 16 x WE apenas, CE e RE não são comutados resistência de ligação para WE - 2 ohm típica injeção de carga em WE - 1 pC típico corrente de fuga - 10 pA típica a 25 ºC Outros caixa - alumínio: 89 mm x 35 mm x 85 mm peso - +/- 300 g fonte de alimentação - 5V da PalmSens comunicação - cabo DSub-15 para PalmSens e cabo padrão para eléctrodos PalmSens
