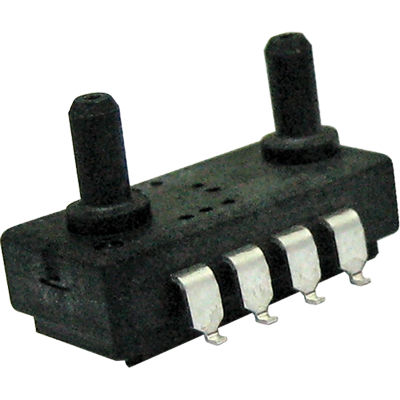

Sensor de temperatura MIS-3600

de pressãopara o setor médico

Faixa de medição 0 a 0,035...2 bar Tipo de saída Digital Alcance da temperatura [C -40 a +85 Estilo de montagem SMD Fornecedor Pewatron Tipo de pressão Medidor, vácuo, diferencial Tensão de alimentação [V] 2...3.6 Compensação de temperatura Sim Porta de pressão Porta axial, porta dupla Informações sobre a aplicação Geral O MIS-3600 é um dispositivo SIP composto por um sensor de pressão MEMS e um condicionador de sinal ASIC. Um ADC de 16 bits é usado para converter o sinal analógico de pressão e temperatura para um sinal digital de 16 bits. Devido ao forte coeficiente de temperatura da tensão de saída do sensor, é necessário ser compensado para aplicações práticas. Através de um programa dedicado a um microcontrolador externo, esta compensação será executada Calibração de fábrica Cada sensor foi calibrado individualmente na fábrica. Existem vários coeficientes armazenados na memória OTP para compensação. Resulta da variação do processo e da temperatura do sensor, os coeficientes têm de ser lidos pelo microcontrolador e calculados pelo software para corrigir o desvio de temperatura do sensor.
