Faixa de medição
0 a 2,5 mbar...10 bar
Tipo de saída
Analógico, Digital
Alcance da temperatura [C
-20 a +85
Estilo de montagem
SMD, THT
Fornecedor
Pewatron
Tipo de pressão
Medidor, vácuo, diferencial, absoluto
Tensão de alimentação [V]
3, 5
Compensação de temperatura
Sim
Porta de pressão
Porta lateral, porta dupla
CARACTERÍSTICAS
Pacote DIP ou SMD
Espaçamento calibrado e Offset
Compensação de temperatura de várias ordens
Multi escolha de saída
Alimentação 3V ou 5V
Configuração personalizada a pedido
DESCRIÇÃO

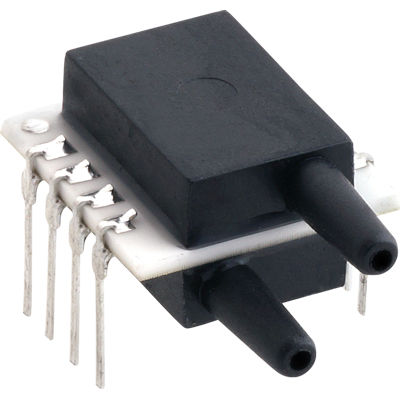

A série CCD modelo 54A é um transdutor de pressão inteligente com saída analógica ratiométrica. A compensação digital do desvio do sensor, sensibilidade, desvio de temperatura e não-linearidade é realizada na fábrica através de um DSP interno executando um algoritmo de correção com coeficientes de calibração armazenados na EEPROM on-chip.
Uma variedade de configurações características, incluindo precisão, taxa de amostragem, faixa de temperatura compensada estão disponíveis para fornecer uma solução simples e pronta para uso para uma ampla raiva de aplicação. Pode ser operado em tensão de alimentação de 3V ou 5V, e pode ser estendido até 30V com um JFET externo.
A série CCD 54A está disponível para a faixa de pressão de 0,15 psi a 150 psi. Uma configuração especial tão baixa quanto 2,5 mbar também é aplicável.
---
