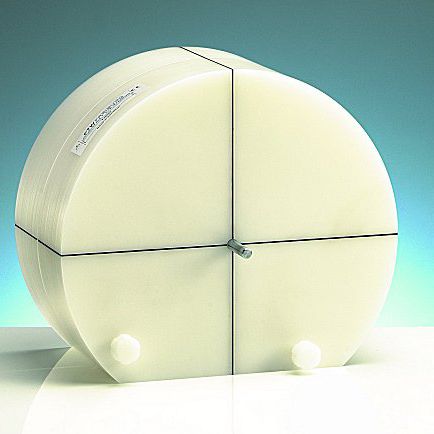

Fantoma para radioterapia ISOCHECK Isocenter

de uso geral

O fantasma do filme para verificações dos geometryChecks do isocenter de LINAC o tamanho e a posição dos sphereChecks do isocenter a conformidade das marcas e dos crosshairs mecânicos e da radiação do isocenterLine para o ajuste do laser no objeto de teste da tabela-topThe ISOCHECK consiste em duas placas cilíndricas de POM, cada um de 20 cm no diâmetro e 5 cm na espessura com um segmento cortam afastado para formar uma base. Ambas as placas têm a linha circunferencial marcas e os crosshairs da parte anterior para executar o ajuste fácil por meio dos raios laser. Os lasers devem ser ajustados à linha central de rotação mecânica do pórtico do acelerador. Um filme de raio X, embalado em um envelope opaco, é posto entre as placas e fixado por meio dos parafusos plásticos. O isocenter mecânico é marcado por uma agulha no filme do teste através do furo no centro do objeto de teste. Então o objeto de teste e o filme são irradiados por feixes de lápis sob vários ângulos de incidência. O filme desenvolvido mostra os feixes de lápis, indicando o lugar e o tamanho do isocenter da radiação, assim como a posição do isocenter mecânico, identificada pela marca da agulha.
