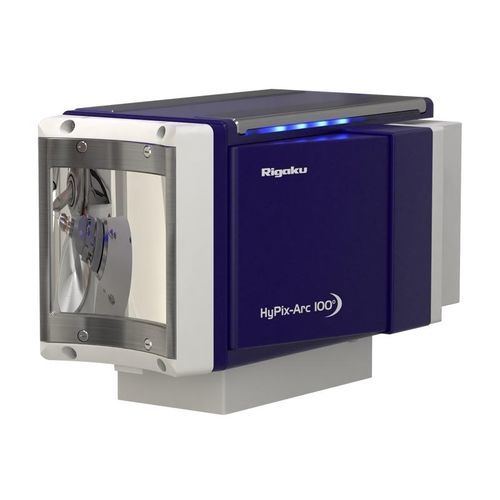

Detector de raios X HyPix-Arc 100°

para a indústria farmacêuticacompacto

O HyPix-Arc 100° é um detetor curvo de raios X de contagem de fotões híbridos (HPC) para aplicações de difração de monocristais. O HyPix-Arc 100° oferece um ângulo de captura 17° maior em comparação com o detetor plano HyPix 6000. Recolha mais dados numa única exposição com menos distorção do perfil de reflexão: O HyPix-Arc 100° oferece uma cobertura angular de 100 graus de margem a margem. Isto é mais do que suficiente para recolher dados completos de difração de um único cristal, de acordo com as directrizes da IUCr, mesmo para o comprimento de onda dos raios X Cu Kα a partir de uma única posição teta. Os dados de ângulo alto e baixo são medidos ao mesmo tempo, sob as mesmas condições, para um melhor escalonamento, dados mais rápidos e tempo de dose reduzido. Um detetor curvo minimiza a distorção do pico, assegurando que, mesmo a curtas distâncias entre o cristal e o detetor, os feixes difractados estão mais próximos da perpendicular do que é possível com uma geometria plana. Como todos os detectores HPC, o HyPix-Arc 100° oferece contagem direta de fotões de raios X para cada fotão, função de dispersão de pontos top-hat de pixel único sem ruído de leitura e sem ruído de escuridão. O tamanho do pixel de 100 microns permite uma melhor resolução das reflexões para células unitárias longas, bem como uma melhor análise do perfil de reflexão. O HyPix-Arc 100° tem uma elevada taxa de fotogramas de 100 Hz, bem como um modo de Tempo Morto Zero que proporciona a derradeira recolha de dados sem erros e sem obturador. A vantagem da deteção direta encontrada na HyPix-Arc 100° é que não é necessário cintilador e o tamanho do pixel determina a função de dispersão de pontos, em vez do blooming que ocorre nos detectores com cintilador. Isto significa que os reflexos são mais nítidos e mais facilmente resolvidos.
