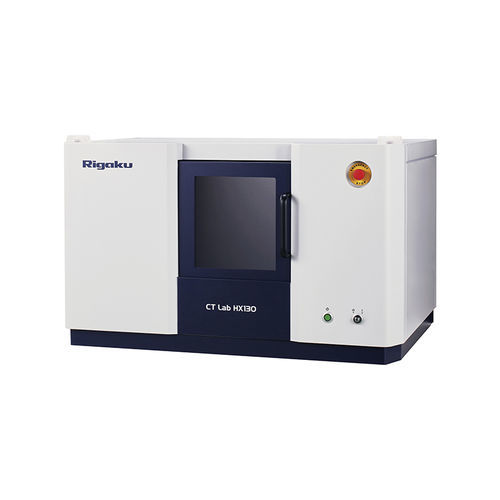

Sistema de tomografia pré-clinica por microtomografia computadorizada com raios X CT Lab HX

de alta resolução

Bancada de alto desempenho O Rigaku CT Lab HX é um scanner de micro CT (tomografia computorizada) de bancada. A SOD (distância fonte-objeto) e a SDD (distância fonte-detetor) ajustáveis tornam este micro CT de bancada flexível. Cobre uma resolução de voxel de 2,1 um no modo de alta resolução e um FOV (campo de visão) de 200 mm no modo FOV grande. O CT Lab HX está equipado com uma fonte de raios X de alta potência de 130 kV - 39 W. As definições da fonte de raios X e os filtros de raios X são ajustáveis para otimizar a energia dos raios X para vários materiais e tamanhos de amostras. Como é que obtenho alta resolução? O Rigaku CT Lab HX utiliza a geometria de feixe cónico. Essa geometria utiliza a divergência do feixe de raios X para ampliar a imagem da amostra. O fator de ampliação é determinado pela relação entre a SOD (distância fonte-objeto) e a SDD (distância fonte-detetor). Assim, para obter uma resolução elevada, pode aumentar a SDD e/ou diminuir a SOD. O CT Lab HX tem a flexibilidade de fazer as duas coisas no seu design compacto. Com as definições de SDD longo e SOD curto, é possível obter uma resolução de voxel de 2,1 um (~ 5 um de resolução espacial) no CT Lab HX. Esta resolução pode revelar microfissuras, vazios, fibras em compósitos, etc. Como é que obtenho um FOV de 200 mm? O FOV (campo de visão) que pode cobrir num exame é limitado pelo tamanho do detetor. No entanto, o modo de varrimento compensado duplica a largura efectiva do detetor para cobrir um amplo FOV sem ter de mudar o detetor. O Rigaku CT Lab HX utiliza este modo de varrimento para atingir um FOV de 200 mm sem ter de mudar o detetor ou comprometer o tamanho compacto do sistema.
