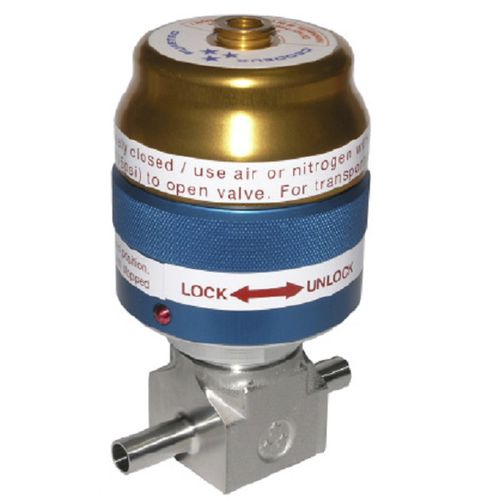

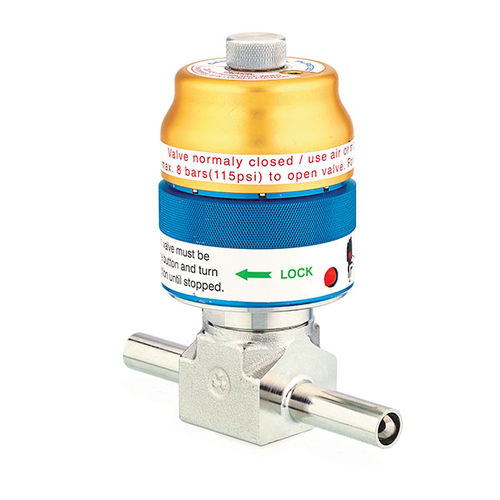

Válvula para o setor médico D689S

para gases medicinaispara cilindro de oxigênioem aço inoxidável

Desenho combinado de assento macio e metálico com baixa taxa de permeação. Os diafragmas soldados proporcionam uma elevada integridade estanqueidade Desenho de diafragma de amarração que minimiza o volume de gás molhado para permitir uma fácil purga. Sem componentes móveis na área molhada a gás para não gerar partículas. Vedação secundária para evitar que o gás entre em contacto com o actuador em caso de falha do diafragma. Furo roscado para teste de estanquidade e ligação de fuga (rosca M4), permite a ligação a um detector de fugas. Fixação de válvulas no painel anterior e posterior Especificações Ligações Ligação soldada de acordo com as normas Pressão de trabalho 200 bar Caudal nominal CV = 0,5 Gama de temperaturas -40 a +65 °c Taxa de fugas 1,10-8 m bar L/s Tamanho do orifício do assento - 6 Mm Marcação π0029 (de acordo com TPED),número de peça da válvula, data de fabrico, pressão nominal e direcção do fluxo, Ligações - material do assento, 3 estrelas
