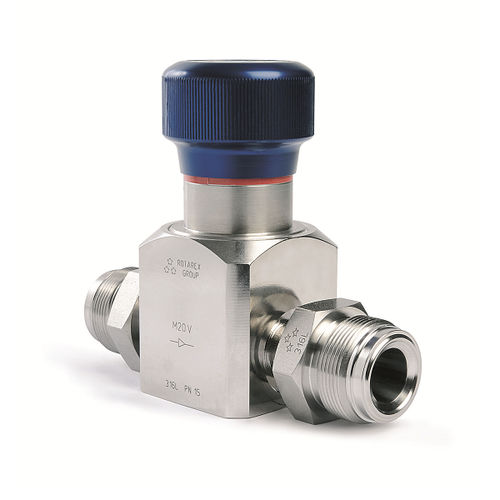

A M20 é uma válvula de diafragma para aplicações de HP & UHP. A sua concepção sem aspersão mantém o mais alto nível de pureza do gás. A M20 é destinada a baixa pressão até 15 bar. Estão disponíveis para compra dois tipos de accionamento: actuador multi-voltas de volante manual ou pneumático.
Principais vantagens
teste de Fuga de Hélio a 100% realizado
Disponível nos tamanhos de 3/4" a 1" para suportar uma vasta gama de ligações
Montagem, testes e embalagem em sala limpa: Classe ISO 4
Número de série individual para rastreabilidade total
Rugosidade da superfície eletropolida por grau SEMI F19 UHP
disponível 316L VAR® dual melt de aço inoxidável por opção SEMI F20
Excelente capacidade de purga devido aos portos de purga opcionais
Material do assento específico de fluidos como opções padrão
Assento substituível
Especificações
Pressão de abertura do actuador pneumático 5 a 7 bar
Capacidade de fluxo (cv) 3.5
Diâmetro nominal do assento 20 Mm
Diâmetro nominal do assento > 700 bar
Pressão de rotura ≤ 1 x 10-9 mbar.l/s
Taxa máxima certificada de fuga de hélio fora de borda ≤ 1 x 10-9 mbar.l/s
Hélio máximo certificado através da taxa de fuga do assento (à pressão máxima) - ≤ 1 x 10-9 mbar.l/s
Taxa máxima certificada de fuga de hélio a bordo (à pressão máxima) ≤ 1 x 10-9 mbar.l/s
---
