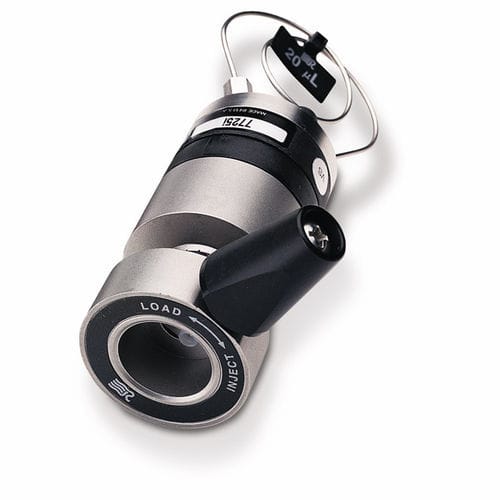

Válvula para HPLC 7125

em aço inoxidávelbrancapreta

Modo! 7125 é uma válvula de injeção de amostra com seis portas na qual a amostra é carregada através de uma porta de agulha embutida na parte frontal da válvula. A Figura 1 mostra o diagrama de fluxo da válvula. As cireles representam os orifícios no estator da válvula. As ranhuras escuras e brancas representam as passagens de conexão na vedação do rotor. O círculo grande representa o orifício da agulha. O laço da amostra é carregado através do orifício da agulha na posição LOAD. A rotação do botão 60" muda a válvula de LOAD para 1NJECT. No 1NJECT a fase móvel flui através do laço. 2.0 FORNECIDO COM A VÁLVULA Fornecido com a válvula em um saco separado são conjuntos de encaixe RheFlex* para portas de ail e os itens mostrados abaixo. Um laço de amostra de 20 yL é fornecido de série com a válvula. - Chaves hexagonais - Limpador da porta da agulha - Parafusos de montagem - Tubos de respiro A agulha #22 fornecida na válvula deve ser removida da porta da agulha antes de usar a válvula. 3.0 ESPECIFICAÇÕES - Temperatura máxima: 80°C - Pressão máxima de operação: 48 MPa (482 bar. 7000 psi) - Diâmetros de passagem de fluxo: 0.6 mm (0,024") e 0,5 mm (0,018") - Superfícies molhadas: aço inoxidável, cerâmica e um polímero inerte 4.0 NOTÍCIAS IMPORTANTES DE SEGURANÇA 4.1 Advertência: Ao utilizar laços de amostra maiores que 100 |iL, proteja-se da fase móvel que sai da porta das agulhas quando a válvula é tombada de INJECT para LOAD. Exemplo: 1 mL de laço ejeta 20 pL na descompressão a partir de 19 MPa (200 bar. 2898 psi).
