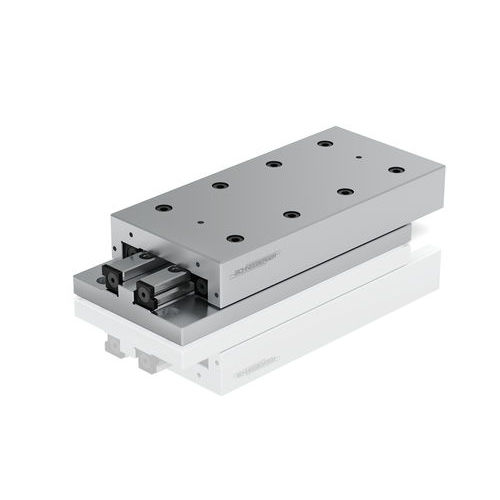

Guia de deslizamento linear NK

Uma grande variedade de dimensões, adequadas para uma ampla gama de aplicações Projeto de eixo único em aço ou ferro fundido disponível em cinco tamanhos As mesas sem fricção tipo NK são adequadas para múltiplas aplicações com uma grande variedade de dimensões disponíveis. Disponível em um projeto de eixo único, em cinco tamanhos, em aço ou ferro fundido (dependendo do tamanho). As mesas sem fricção Tipo NK consistem em peças superiores e inferiores de igual comprimento e guias longitudinais Tipo R em comprimentos de 25 a 510 mm e cursos de 10 a 450 mm. Todas as mesas estão equipadas com gaiolas de rolos tipo AC e terminais tipo GB e podem ser usadas para instalação horizontal e vertical. Os furos de fixação padrão são fornecidos na parte inferior. O lado oposto aos parafusos de montagem pode ser usado como a face de localização. Na versão padrão, o curso limitado é realizado por dois parafusos na parte superior e um parafuso na parte inferior. Uma vez que os parafusos só podem absorver pequenas forças no sentido do movimento, não devem ser utilizados como vedantes. A FORMULA-S já não necessita de parafusos graças ao princípio de centragem em gaiola. Uma versão especial está disponível com furos de fixação padrão (-B) fornecidos na parte superior (outras configurações de furos sob encomenda), gaiolas de rolos Tipo EE (-EE) feitas de plástico para vedação de sujeira e poeira, (somente para tamanhos 6 e 9), gaiolas de esferas Tipo AK (-AK) para menor sensibilidade à sujeira e menor capacidade de carga, e um controle de gaiola integrado (-KS). Para alta dinâmica e qualquer orientação de instalação para os tamanhos 3 e 6.
