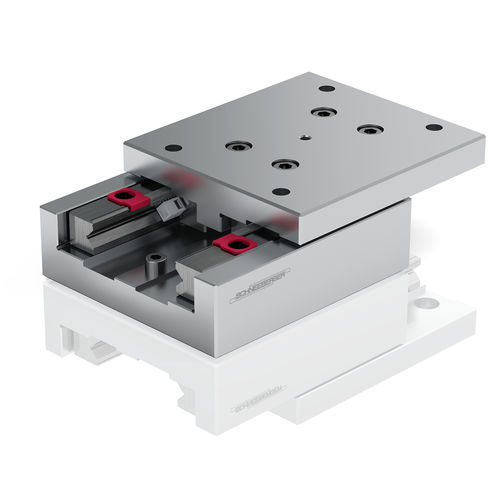

Guia de deslizamento linear NKL

Componentes principais de alumínio garantem um design leve Gaiolas de esferas e gaiolas de rolos em plástico também estão disponíveis como versão especial O Tipo NK, com suas peças principais de alumínio, tem um peso menor do que o Tipo NK. As mesas sem fricção de um eixo tipo NKL são compostas por partes superiores e inferiores de igual comprimento e por guias longitudinais Tipo R associadas, com comprimentos de 25 a 410 mm e cursos de 10 a 280 mm. Todos os quatro tamanhos vêm equipados com gaiolas de rolos tipo AC e terminais tipo GB, adequados para instalação horizontal e vertical. Os furos de fixação padrão são fornecidos nas partes superior e inferior. O lado oposto aos parafusos de montagem pode ser usado como a face de localização. Na versão padrão, o curso limitado é realizado da mesma forma que o Tipo NK. A FORMULA-S já não necessita de parafusos graças ao princípio de centragem em gaiola. Versões especiais estão disponíveis com gaiolas de esferas (Tipo AK) para menor sensibilidade à sujeira e menor capacidade de carga, gaiolas de rolos (Tipo EE) feitas de plástico vedam a sujeira e a poeira, e controles de gaiola integrados (-KS). Para alta dinâmica e qualquer orientação de instalação para os tamanhos 3 e 6.
