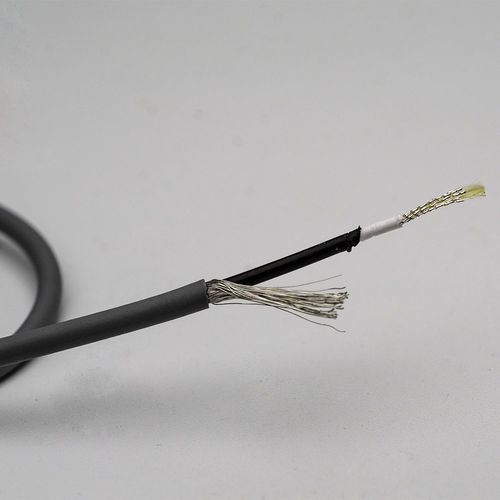

Este cabo ECG de derivação única para o cabo Ecg Snap adopta o fio Tinsel prateado como condutor
O ouropel é amplamente utilizado quando o ambiente de aplicação precisa que o cabo seja flexível. A resistência do ouropel é maior do que o fio de cobre. Existem dois tipos de ouropel muito usados: um é o ouropel prateado; outro é o ouropel estanhado. Considerando a resistência do ouropel, pequeno OD e flexibilidade, o ouropel prateado é mais usado do que o ouropel estanhado.
Condutor
Material 7/0.23 Lantejoula prateada+200DKEVLAR
AWG 24
Construção 7/0.23TC+200D
(Passo)mm 8±2
Direção do passo Esquerda
Cordão O.D 0.65
Isolamento
Material PP
D.O. (mm) 1.05-/0.03
ESPESSURA MÉDIA Espessura (mm) 0,20
Espessura mín. Espessura (mm) 0,16
Cor Branco
Camada condutora
Material PVC condutor
D.O. (mm) 1,3±0,03
ESPESSURA MÉDIA Espessura (mm) 0,12
Espessura mín. Espessura (mm) 0,10
Cor - Preto
Escudo exterior
Material Cobre estanhado
Tipo Espiral 52±3/0.08
Cobertura 90%
Revestimento
Material TPU 5040
D.O. (mm) 2,2±0,10
ESPESSURA MÉDIA Espessura (mm) 0,37
Espessura mín. Espessura (mm) 0,29
Cor Cinzento
Impressão N/A
---
