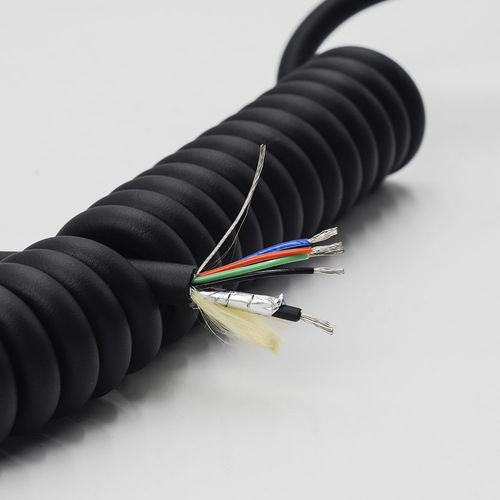

Condutor - Material - Cobre estanhado (1C) 22 AWG - Cobre estanhado 4C 26 AWG
Construção - 19/0.16TC - 19/0.10TC
Diâmetro exterior - 0,8mm Ref - 0,50mm Ref
Isolador - Material - TPR - PP
Espessura média - 0.76 Ref - 0.25 Ref
Espessura mínima - 0.60 Ref - 0.20 Ref
Diâmetro exterior - φ2.3±0.08 - φ1.0±0.05
Cor - Preto - Verde/azul/preto/laranja
envolvimento - Material - Folha de alumínio (para fora) - Direita
Diâmetro - 2.35 -
Cablagem - Passo de direção - Direita/45±7mm
Enchimento - Fio de drenagem (26AWG)+kevlar+Nylon+PTFE(25%)
Diâmetro exterior - φ4.05mm Ref
Revestimento exterior - Material - TPU 85A (Biocompatível)
Espessura média - 1,27mm Ref
Espessura mínima - 1.0 Ref
Diâmetro exterior - φ6.35±0.25
Cor/Cosmética - PRETO/liso e mate
Propriedades -
ITEM - - ESPECIFICAÇÃO
Resistência do condutor (@20°c) - - 22AWG-60Ω/KM MAX 26AWG-131Ω/KM MAX
Resistência de isolamento (@20°c) - - 500 M Ohms/km, min
Resistência dieléctrica - - 22AWG-15000V DC /1 Min 26AWG-3400V
DC /1 Min
---
