Fotopletismógrafo respiratório BIOPAC

para animais

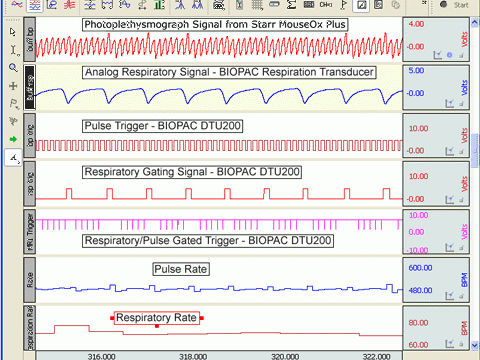

Soluções de Gating/Triggering para MouseOx® Plus A saída de forma de onda do fotopletismógrafo do MouseOx Plus pode ser usada para gerar sinais de disparo cardíaco quando usada como uma entrada para o Sistema de canais duplo BIOPAC DTU200. Quando combinados com um transdutor de respiração BIOPAC e nosso sensor de ressonância magnética, os sinais de disparo bloqueados podem ser criados para uso na sincronização de aquisições de imagens de ressonância magnética. Os sinais de disparo respiratório/pulso bloqueado podem ser usados para cronometrar as tomografias de RM na fase desejada de cada ciclo cardíaco e respiratório, permitindo a redução ou eliminação do artefato de movimento. Os mostradores no DTU200 permitem ajustar os níveis de disparo e condicionar os sinais de entrada. Ambos os canais de entrada podem ser amplificados até 10X, passagem baixa filtrada (cardíaca 10-100 Hz; respiratória 1-10 Hz) e passagem alta filtrada (cardíaca 0,1-1 Hz; respiratória 0,05-0,5 Hz). Os sinais de entrada analógicos brutos e condicionados e os sinais de disparo correspondentes podem ser monitorados e registrados em tempo real usando o sistema de aquisição de dados BIOPAC MP150.
