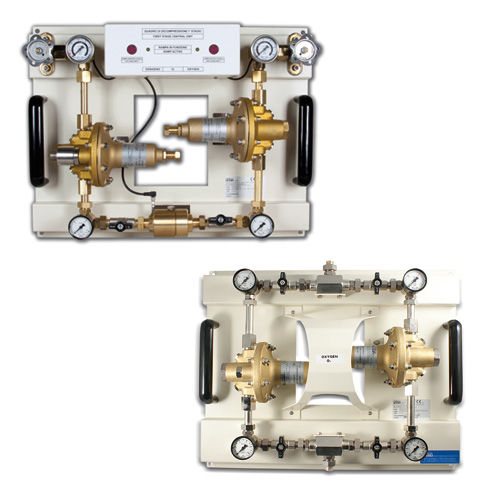

Unidade de distribuição de oxigênio APR 100 PLUS

CO2de N2Ode parede

O PAINEL DE ESTAGEM DÚVIDA, tipo APR 100 PLUS, COM SISTEMA AUTOMÁTICO DE COMUTAGEM PARA GÁS MÉDICO é concebido e fabricado de acordo com MDD 93/42 CEE e alterações posteriores e normas harmonizadas ISO EN 7396-1,EN 10524-2, EN 737-3 e de acordo com HTM 02-01. O PAINEL DE ESTAGEM DUPLO APR 100 pode ser usado como fonte primária e secundária ou, em caso de presença de uma fonte principal como tanque criogênico, vaporizador, ar comprimido por compressores, etc, pode ser usado como fonte secundária e reserva. Os painéis de primeira e segunda fase têm como objetivo reduzir a pressão dos cilindros (210 bar) para a pressão em linha (5 ou 6 bar). Nestes tipos de sistemas a pressão do cilindro é reduzida diretamente à pressão de trabalho da saída instalada nos quartos hospitalares, salas de cirurgia, etc... Para reduzir a pressão do cilindro à pressão em linha, a estação de dois estágios é composta por uma unidade para reduzir a alta pressão e uma unidade para reduzir ainda mais a pressão para 5/6 bar. O painel de PRIMEIRA ETAPA desenvolve uma redução inicial do cilindro de pressão para uma pressão de 12 bar . Em caso de exaustão da fonte de operação, o dispositivo pneumático trocará automaticamente a fonte desde que a pressão nunca caia abaixo de 10 bar. Além disso, quando a pressão do cilindro é inferior a 20 bar o manómetro de alta pressão envia um sinal de colector vazio que se liga a um led vermelho colocado na secção central do aparelho. Note também que o sinal também deve ser exibido 24 horas por dia em um local controlado remotamente. Cada regulador tem uma carga de 180 cu.mt/hr a uma pressão de 10 Bar
