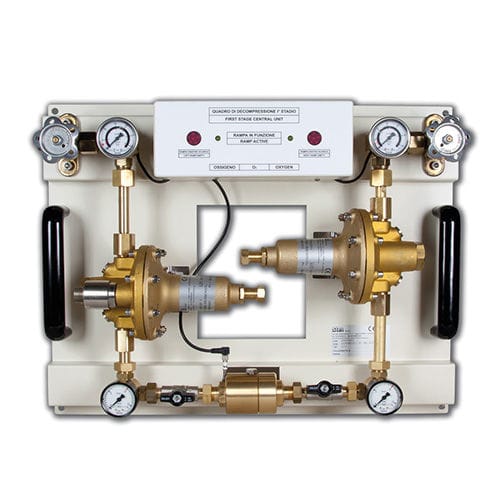

Unidade de distribuição de oxigênio APR 100

CO2de N2Ode parede

O PRIMEIRO PAINEL DE ESTÁGIOS APR 100 COM SWITCH AUTOMÁTICO - OVER SYSTEM para estações centrais em cilindros é concebido e fabricado de acordo com o MDD 9342 CEE e alterações posteriores e normas harmonizadas ISO EN 7396-1, EN 10524-2, EN 737-3, bem como de acordo com o HTM 02-01. Os painéis são realizados com uma estrutura de aço inoxidável envernizado que se integra: . Válvulas de corte de alta pressão, tipo haste dupla, de modo a facilitar a abertura e o fecho operações. . Manómetro com contacto de alarme de fluxo para baixo regulado para 20/30 bar de acordo com o gás medicinal fornecido e sinalização de colector vazio com um LED vermelho . Redutores de alta pressão de carga realizados com corpo de latão impresso a quente . Todos os manómetros estão equipados com um vidro de segurança . Todos os redutores de alta pressão estão equipados com uma membrana PFTE . Válvulas de segurança montadas diretamente sobre os redutores . Válvulas de baixa pressão realizadas em latão niquelado com esfera de aço inoxidável . Sistema de fl ow switch-ovwe automático por meio de um sistema de variação pneumática em nylon . Sensor indicando " colector de trabalho " por meio de um LED verde . Interruptor terminal para cablagem do sistema de sinalização de alarme de distância A estrutura principal integra 2 pegas pretas de baquelite para facilitar a instalação ou o transporte A transição entre as duas fontes de fornecimento é automaticamente realizada por meio de um dispositivo de comutação pneumática colocado após os dois redutores de pressão. Esta situação permite a passagem de uma fonte para a outra através do pistão pneumático que desliza para dentro e para fora em função da variação da pressão de saída da redutora.
