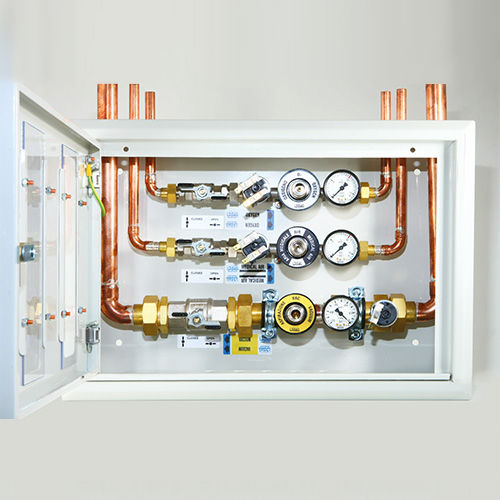

Unidade de controle de pressão QAGV

de centrais de gases médicospara sistema de produção de vácuo

Os painéis QAG - QAGV são concebidos e realizados de acordo com a Directiva 93/42/CEE e norma relacionada ISO 7396 -1. Sua função é permitir, graças às válvulas de esfera embutidas, a exclusão ou a passagem dos gases medicinais em um serviço ou área e desafiar esta área do resto da rede. A jusante de cada válvula para gás comprimido é instalado um pressóstato e uma unidade terminal de emergência com código de gás específico. Para a rede de vácuo é instalado um pressóstato e uma unidade terminal de emergência. Para cada componente sujeito a manutenção / substituição é fornecido um dispositivo anti-retorno, a fim de permitir uma intervenção rápida com um serviço ininterrupto. Os diferentes tipos de painéis são definidos pelo número do gás, a presença da unidade de vácuo, a presença do manómetro e pelo tipo de montagem dos painéis ( QAG sem vácuo, QAGV com vácuo ). ÁREA FECHADA - DESLIGAR VÁLVULAS QAG - QAGV Caixa de montagem com superfície de aço lacado branco/flush com : - 1 a 6 GRUPOS MÉDICOS DE GÁS constituídos por : válvulas de esfera a gás de 1 x 1/2" diam. 14-1 1 x bloco com faixa de calibre 0 -10 bar 1 x unidade de abastecimento de emergência de acordo com a AFNOR ** 1 x reserva para controle de pressão pré-calibrada dispositivo para H.P. e L.P. operando a 4 bar, ± 20%* - 1 VACUUM GROUP constituído por : 1 x válvula de esfera de vácuo de 3/4" diam.22-1 1 x bloco com escala de vácuo pré-definida para baixo nível de vácuo (inferior a - 440 mbar). 1 x intervalo de vácuo de reserva 0 / - 1 bar * A pedido, transdutor de pressão ** Opção UNI 9507 ou NIST
