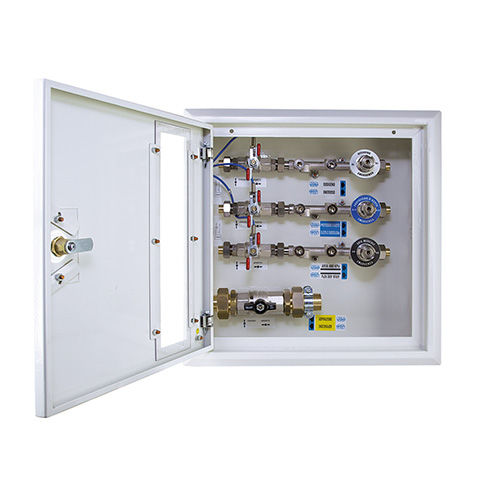

Unidade de controle de pressão QCG series

de centrais de gases médicospara equipamentos de emergência

Os painéis de encerramento de emergência QCGG - QCGV são concebidos e realizados de acordo com o MDD 93/42/CEE (2007/47/CEE), com a norma UNI EN 7396 -1 e com o decreto ministerial italiano de 18/09/02 sobre a fi re prevenção em grupos de saúde privados e públicos. A sua função é permitir, através das válvulas incorporadas, a exclusão ou a passagem dos gases medicinais num determinado compartimento e fornecer estes últimos, isto é possível graças a um ponto de emergência ( AFNOR, UNI 9507, NIST EN 5359* ) colocado a jusante das válvulas. Estão disponíveis várias soluções de painéis QCG de acordo com o número de grupos de gás de corte, a presença da válvula de corte de vácuo, a presença do pressóstato, as opções de caixa de montagem embutida ou externa. Todos os modelos que integram também os grupos de corte de vácuo são identificados com o código QGCV. De acordo com os códigos do painel, o grupo de corte de vácuo é realizado com ¾ válvulas (V22) ou com 1" (V28) ou com 1" ¼ " (V35) QCG - Os painéis de emergência do compartimento dos modelos QCGV são constituídos por : A) Caixa de montagem de superfície em aço lacado branco com : de 1 a 5 grupos de corte de gás medicinal cada um composto de : -1 ½" válvula de esfera completa com sensor Namur ( com sinal de saída aberto ou fechado ) -1 conector amovível adequado para montar um calibre * tendo: 1 ponto de abastecimento específico de gás de emergência com cabeça em conformidade com AFNOR , UNI ou NIST EN 5359* -1 grupo de corte de vácuo constituído por uma válvula de esfera e um bloco para interruptor de vácuo* ou manómetro* B) Porta com fechadura de aço com plexiglass para o comando das válvulas montada num painel frangível para o acesso de emergência
