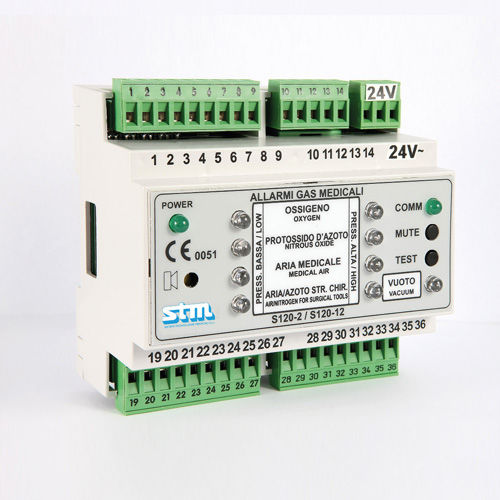

Sistema de alerta para gases médicos S120 series

O módulo SINTESY.EAGLE.SI20 é um dispositivo médico utilizado para controlar alarmes em sistemas de distribuição de gás médico. Cumpre as Directivas 93/42/CE e 2007/47/CE, identificadas na Classe lib de acordo com os requisitos do Anexo IX, regra 9 e cumpre também os requisitos da norma EN7396-1. Nove entradas, normalmente ligadas a pressostatos, são opto-isoladas de forma a garantir uma elevada imunidade ao ruído. O módulo S120-3, utilizado para controlar o estado das válvulas (abrir/fechar), aceita tanto sensores indutivos do tipo NAMUR como contactos limpos standard. Nove saídas são utilizadas para alarmes remotos e copiam os sinais em cada uma das entradas. Cada saída pode conduzir até 40 mA para um total de 350 mA disponíveis em todas as saídas. Uma saída de alarme cumulativa adicional tem 0V se todas as entradas estiverem em estado regular; tem +24V= se pelo menos uma entrada estiver em estado de alarme (contato aberto). O alarme cumulativo também está disponível com relé NF / NA. O painel frontal possui os sinais acústicos e visuais em conformidade com a EN60601-1-8. Um led amarelo para indicar um alarme de prioridade média, um led vermelho para indicar um alarme de prioridade alta e um emissor acústico que pode ser silenciado pelo operador durante um tempo programável (máximo 15 minutos). O S120 pode funcionar como dispositivo autónomo ou como parte de uma rede de outros módulos ligados num bus RS485. Através desta porta de comunicação, o S120 pode ser controlado através de um sistema de supervisão SINTESY.eagle® que, através de um diagrama sinóptico, mostra o estado de todos os sensores da instalação. O S120 também pode ser conectado ao supervisor SINTESY S200.smart que possui um LCD colorido com tela sensível ao toque
